MU3065A電纜和光纜線路完整性燃燒試驗機
一、適用範圍:
用溫度不低於750℃的火焰(控製熱量輸出)單獨供火試驗時要求保持線路完整性的電纜和光纜所使用的裝置
二、符合標準
此試驗機按GB/T19216.21-2003/IEC60331-21:1999《在火焰條件下電纜和光纜的線路完整性試驗第21部分:試驗步驟和要求----額定電壓0.6/1.0kv及以下電纜》、GB/T19216.23-2003/IEC60331-23:1999《在火焰條件下電纜和光纜的線路完整性試驗第21部分:試驗步驟和要求----數據電纜》、GB/T19216.25-2003/IEC60331-25:1999《在火焰條件下電纜和光纜的線路完整性試驗第21部分:試驗步驟和要求----光纜》試驗標準。
三、主要參數:

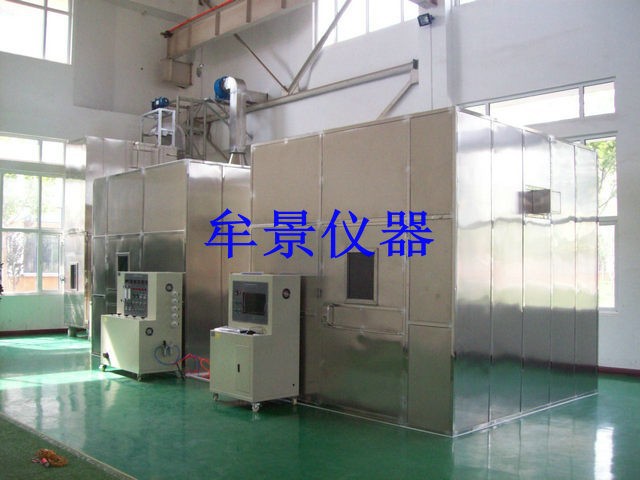

3.1、燃燒室之設計
采取兩種方式供客戶選擇:第一種采用磚砌牆,我公司提功設計方案,派專業工程師現場施工指導;第二種用合適材料固定在角鐵支架上而構成整個立方體燃燒室。燃燒室:內尺寸:3M x 3M x 3M共27立方米。可為磚牆結構、也可為鋼板結構,由客戶選擇
3.2、試樣支架:試樣由二個或三個內徑大約為150mm的金屬環支托
3.3、燃燒裝置:
3.3.1、噴燈:為帶有文丘裏混合器的噴嘴標稱長度為500mm寬度為15mm的帶型丙烷氣體噴燈。
3.3.2、流量計:空氣流量計:80L/min, 丙烷流量計:5L/min
3.3.3、噴燈控製係統組成:調壓閥、壓電點火器、熄火裝置、控溫熱電偶、氣源(貴公司自備)、調節閥、點火裝置、燃氣管路、流量計、文丘裏混合器、噴燈、球閥、空氣管路、壓縮空氣瓶(貴公司自備)
3.3.4、計時器:0~99.99s/m/h任意設定
3.3.5、點火裝置:為自動點火
3.3.6、溫度控製器:由兩路溫度監控部分組成,溫度範圍:0~1000℃任意設定。
3.4、線路負載:圖5
1、試驗變壓器:3000VA三隻
2、試驗電壓:AC1000V
3、試驗電流:3A
